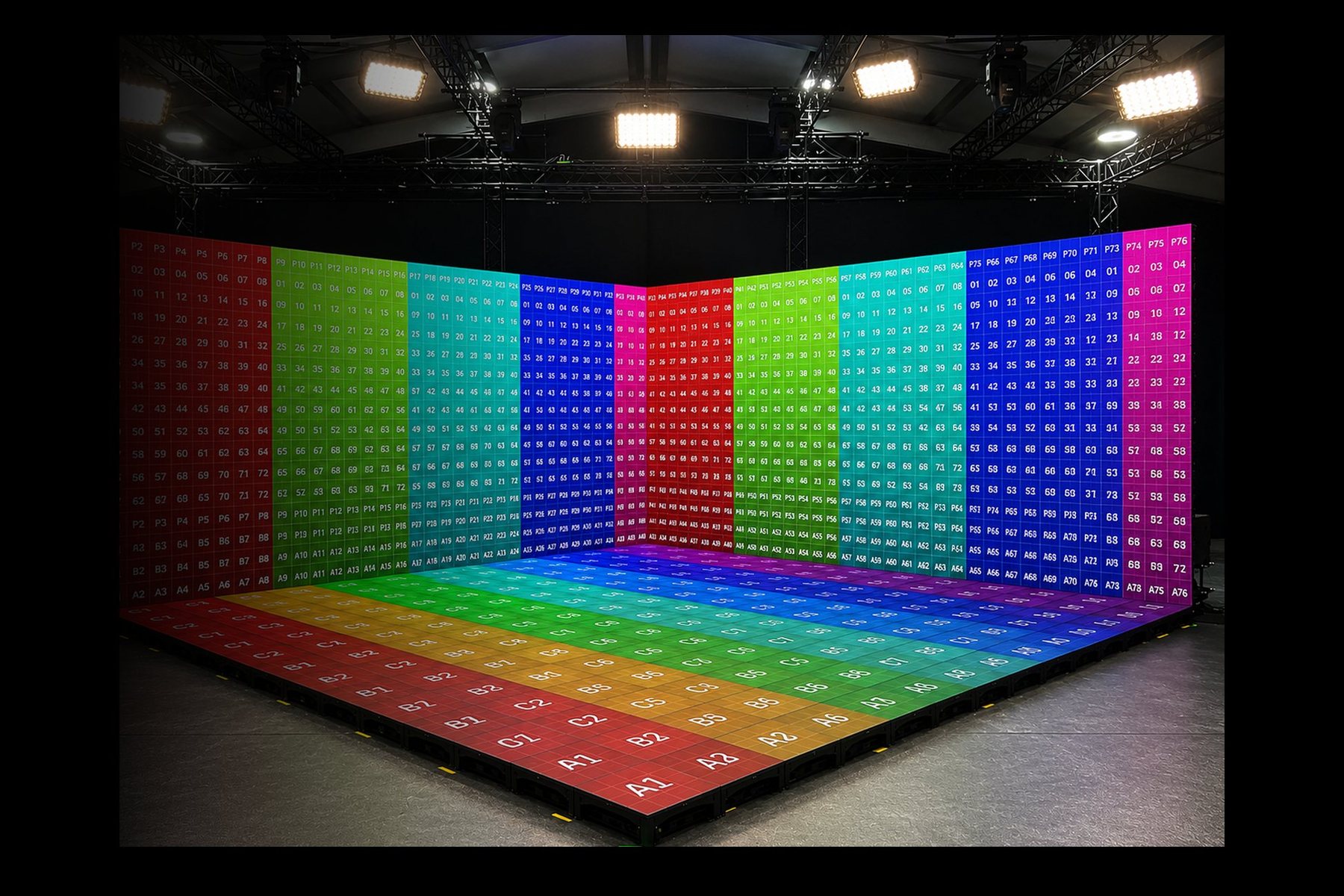

Écrans de sol LED : guide pour pistes de danse, scènes et sols interactifs

Un caisson mural n'a qu'à se porter lui-même et les caissons suspendus en dessous. Un caisson de sol travaille en compression : la charge arrive d'en haut, traverse le masque et le module jusqu'à un cadre en métal moulé, et sort par les pieds dans le plancher support. Le cadre est donc une pièce structurelle avec une capacité publiée plutôt qu'un boîtier, et tous les autres composants sont construits autour de ce chemin de charge. C'est le produit que le marché appelle aussi écran LED praticable.

Dans notre gamme, ce produit est XR Floor : un caisson de 500 × 500 mm composé de quatre modules magnétiques de 250 × 250 mm, pesant 10,5–11,5 kg grâce à un cadre creux, avec des pieds indépendants réglables sur 60–75 mm. Il est noté à 1 500 kg/m² avec un coefficient de sécurité de trois, possède une surface antidérapante et antireflet et peut être commandé avec des capteurs de mouvement. Configuré pour la production virtuelle aux côtés du mur et du plafond de studio, le même sol s'appelle XR Deck. Il partage la grille d'un demi-mètre des murs de location, de sorte que sol et mur s'alignent sans pièces de remplissage.

La capacité de charge est le premier chiffre à demander et le plus souvent mal interprété. Un chiffre comme 1 500 kg/m² décrit une charge statique uniformément répartie : un poids réparti régulièrement sur la surface et à l'arrêt. Les sols du marché sont généralement notés entre 1 500 et 2 000 kg/m², les versions pour véhicules au-delà. Trois charges différentes agissent sur un sol réel, et une seule figure sur la fiche technique.

Charge répartie : personnes debout et danse

Une foule serrée atteint quatre à cinq personnes par mètre carré, soit 320–400 kg/m² à 80 kg par personne. La danse ajoute un facteur dynamique : un saut retombe avec deux à trois fois le poids du corps, de sorte qu'un sol entier en mouvement au rythme peut approcher momentanément 1 000–1 200 kg/m². Une note de 1 500 kg/m² avec un coefficient de sécurité de trois couvre cela avec marge, c'est pourquoi cette classe est la norme admise pour une piste de danse LED ou une scène.

Charge ponctuelle : talons, flight cases et pneus

La charge ponctuelle est un poids concentré sur une petite surface de contact. Un caisson de 500 × 500 mm noté 1 500 kg/m² porte l'équivalent de 375 kg répartis sur sa surface ; il n'accepte pas 375 kg sur une roulette de la taille d'une pièce. Un talon aiguille transmet peu de force mais une très haute pression, et c'est le masque, non le cadre, qui y résiste. Un flight case chargé pose 100–150 kg sur chaque roue ; une voiture électrique de 2 200 kg pose environ 550 kg sur chaque pneu, sur une surface d'environ 15 × 20 cm. Ce cas exige le chiffre de charge ponctuelle, pas celui de charge répartie.

Le plancher support porte tout

Le sol transmet chaque charge, plus 42–46 kg/m² de son propre poids, à ce qui se trouve en dessous. Les planchers de scène de location sont couramment notés à 500–750 kg/m², et les parquets de salle de bal sont souvent inférieurs ; un sol à 1 500 kg/m² reste un sol à 500 kg/m² s'il repose sur un plancher à 500 kg/m². C'est pourquoi l'ouvrage support est examiné en même temps que l'écran.

Un sol se regarde sous des angles inhabituels. Un danseur debout regarde sous 3–4 m ; les invités assis, de 3–10 m sous un angle rasant ; une caméra sur perche, de 5–6 m d'en haut. C'est pourquoi le P3,9 domine les sols de spectacle, et pourquoi le P2,6 sert aux studios diffusant des caméras proches. Un pas plus fin qu'exigé place seulement des LED plus petites et plus fragiles sous les pieds des gens.

Un sol LED interactif réagit aux personnes présentes : des ondulations partent d'un pas, des dalles s'allument sous un enfant, un produit apparaît là où un visiteur s'arrête. Les usages typiques sont les activations de marque, les expositions de musée, les entrées de magasin, les espaces enfants et les jeux lors d'événements d'entreprise. L'écran est le même ; ce qui s'ajoute est une couche de détection et un moteur de contenu temps réel.

Détection par pression ou infrarouge

Deux méthodes sont intégrées aux modules de sol. La détection par pression enregistre le poids sur un module ; elle est robuste, indifférente à l'éclairage et ne signale qu'un contact réel. La détection infrarouge place des paires émetteur-récepteur entre les LED et détecte la réflexion d'une chaussure juste au-dessus de la surface ; elle offre une grille plus fine, mais des projecteurs tungstène ou le soleil direct peuvent la perturber, elle est donc testée sous l'éclairage du spectacle. Les grandes salles permanentes peuvent plutôt suivre les personnes d'en haut avec des caméras de profondeur.

Latence et moteur de contenu

Les données des capteurs arrivent à un serveur média, où un moteur temps réel calcule la réponse et l'envoie via le processeur LED aux caissons. Un balayage de capteur à 30–60 Hz coûte 17–33 ms, une image rendue environ 17 ms, et le processeur et les cartes de réception une à deux images de plus. Un total sous 100 ms paraît immédiat ; au-delà de 150 ms, l'effet traîne visiblement derrière le pied. Un point de détection par module de 250 mm suffit pour les pas et les jeux.

Piste de danse LED de mariage et de gala, 6 × 6 m

Une piste de danse LED de mariage de 6 × 6 m fait 36 m², soit 144 caissons, et convient à une salle de bal de 250–400 invités. À P3,9, le canevas fait 1 536 × 1 536 pixels. Le sol pèse environ 11 kg par caisson, soit près de 1,6 t au total. Il est choisi dans la classe IP65 car les boissons sont renversées, il a besoin d'une alimentation triphasée pour la pointe, et sa surface antidérapante reste praticable en talons. La lumière au sol est baissée à 20–40 %, sophistiquée et jamais scintillante.

Sol de mur arrière de concert et de télévision

Un sol LED de scène de concert de 10 × 6 m fait 60 m², entre 150 et 180 caissons. À P3,9, le canevas fait environ 2 560 × 1 536 pixels, aligné sur le mur arrière de 10 × 6 m. Des caméras peuvent être utilisées, donc la version à fréquence élevée et au pas adapté est choisie ; une rampe mène au sol surélevé.

Sol XR et production virtuelle accordé au mur

Un sol XR et un mur XR se règlent sur le même pas et la même fréquence de rafraîchissement pour éviter le décalage visible en caméra. Un sol de studio de 7 × 7 m fait 49 m², soit près de 200 caissons à P2,6 ; le budget et le portage se vérifient sur la base d'un module d'environ 11 kg.

Showroom automobile et zone tournante

Un concessionnaire peut vouloir un sol LED autour d'un véhicule de 2 200 kg mis en avant. Un sol LED autour d'un anneau XR Fine offre un fond mouvant ; la voiture pèse plus que la charge concentrée d'un caisson, un plateau support dédié est donc nécessaire, et le sol ne peut pas la porter directement.

Musées et centres d'expérience

Un musée utilise un sol LED de 4 × 3 m, 48 caissons, à P1,9–2,6, à des fins de contenu doux. Les sols de musée tournent souvent dix à douze heures par jour, ce qui impose la qualité de service décrite dans le guide LED Screens Lifespan & Maintenance.

La surface est un composant de sécurité avant d'être un composant optique. Demandez la classe antidérapante documentée du masque, testée selon une norme reconnue comme l'échelle R des revêtements de sol ; les sols d'événement intérieurs secs se situent typiquement autour de R9–R10, et les surfaces humides ou extérieures ont besoin de plus. L'éblouissement est la seconde propriété : sous des lumières mobiles, un masque brillant renvoie des reflets dans les caméras et les premiers rangs et remonte le niveau de noir, aussi une finition mate et antireflet est-elle standard sur les sols de scène et de studio.

Les masques en polycarbonate sont robustes et légers mais se marquent avec le temps ; attention aux verres de montre et aux bagues sur les sols à trafic dense. Les talons aiguilles sont fragiles sur le verre ; les tabourets, trépieds et poteaux doivent être posés sur des plaques de répartition.

L'installation commence par le plancher support. La moquette est retirée ou recouverte de contreplaqué, car les pieds s'y enfoncent. La première rangée est posée sur une ligne de référence au niveau laser et chaque caisson est mis à hauteur par ses pieds indépendants ; la plage de 60–75 mm du XR Floor absorbe l'inégalité de la plupart des sols de salle de bal, de scène et d'exposition. La cible est une arête de moins d'un demi-millimètre entre caissons. Les bords ouverts reçoivent des rampes ou des profils : fauteuils roulants et chariots de traiteur ont besoin d'une pente proche de 1:12, ce qui pour un plancher d'environ 10 cm de haut signifie une rampe d'environ 1,2 m de long dans le plan de la salle.

L'alimentation et les données passent sous le plancher par le cadre creux, jamais en travers d'un passage. Les alimentations sont dimensionnées pour la pointe : le XR Floor tire 60–80 W par caisson en moyenne et 180 W en pointe.

Un contenu conçu pour debout est souvent mal adapté. Un graphique conçu pour cette perspective doit être réalisé en gardant à l'esprit que le spectateur regarde le sol sous un angle rasant et que les éléments éloignés paraissent comprimés. Les meilleurs contenus de sol sont des mouvements lents, des vagues, de la fumée colorée, des particules et des visuels réactifs au rythme ; les visuels à défilement rapide se dégradent et déçoivent. La luminosité est maintenue autour de 20–40 % pour ne pas éblouir les danseurs regardant vers le bas et ne pas délaver les photos.

"Sur un sol, la capacité de charge et la surface se choisissent d'abord et le pas de pixel ensuite ; personne ne se soucie de l'image sur un plancher où il n'est pas sûr de se tenir."

La plupart des pistes de danse LED et des sols de scène se louent : l'événement dure une nuit ou une tournée, le sol arrive dans des flight cases de six caissons, et le fournisseur assure l'équipe, les rampes, le processeur et un technicien de spectacle. Ce qui détermine le coût, c'est la surface, le pas de pixel, le nombre de jours de spectacle, l'option interactive, les heures de montage autorisées par le lieu et l'inclusion ou non du contenu. Notre guide de location d'écran LED liste les questions à régler avant de signer. Les sols permanents sont encastrés dans une fosse pour affleurer et se passer de rampe ; la fosse se conçoit avec l'architecte (profondeur, drainage, ventilation, conduits).

La plupart des problèmes de sols se décident avant la pose du premier caisson. Voici les erreurs les plus fréquentes que nous voyons dans les cahiers des charges et sur site ; chacune est facile à éviter en planification et difficile à corriger le jour J.

Envoyez-nous la surface, ce qui se tiendra sur le sol, le plancher support et si des caméras sont impliquées ; l'équipe PixiaTech renvoie une proposition avec vérification de charge, pas de pixel, nombre de caissons, alimentation et plan de rampes.
