Concave, convexe, enveloppant, cylindrique — les surfaces LED incurvées sont le point où la technologie d'affichage devient architecture. C'est aussi là que les projets échouent lorsque le rayon est décidé tard, que la taille des modules est choisie par habitude et que le contenu est conçu sur une chronologie plate. Ce guide explique les deux façons de courber un écran LED, comment le rayon pilote toutes les autres décisions, ce qui change sur le plan structurel et comment penser le contenu pour un mur LED incurvé.
Deux façons de courber un écran LED

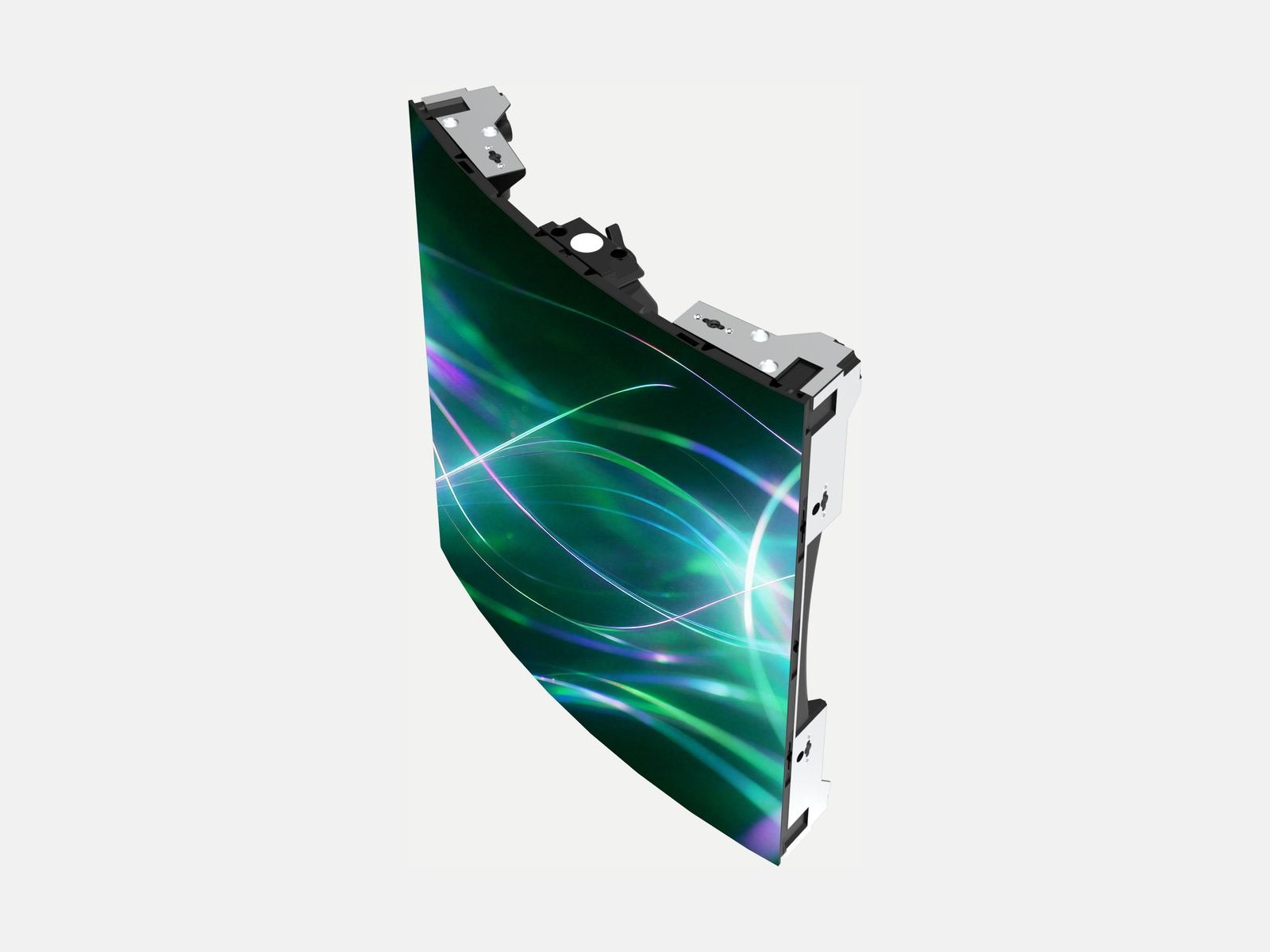

Modules rigides à verrous d'angle
Les modules standard de 500 × 500 mm ou 500 × 1 000 mm se verrouillent à leurs voisins à des angles fixes — typiquement ±5°, ±10°, ±15° jusqu'à ±30° — formant des courbes facettées qui paraissent lisses à distance de vision. C'est le cheval de trait des murs LED incurvés pour les scènes de location, les halls et les auditoriums, car il utilise le même stock que les murs plats.
Modules LED flexibles
Des modules souples et pliables sur base caoutchouc ou circuit souple se courbent en continu pour les rayons serrés, les colonnes, les bandeaux et les formes organiques, avec des pas de 1,5 à 4 mm. Ils se montent sur un support incurvé construit par le menuisier. La plupart des grandes installations combinent les deux : modules rigides pour la grande courbure, modules flexibles pour les retours serrés.
Le rayon pilote tout
Un module de 500 mm par incréments de 10° produit un rayon d'environ 2,9 m ; à 15° environ 1,9 m ; à 30° environ 1 m. Les rayons plus serrés exigent des modules plus petits, plus de paliers d'angle ou des produits flexibles. Décidez le rayon tôt — il détermine la gamme de produits, la sous-structure et la chaîne de contenu. Les courbes convexes (bombées vers le spectateur) pardonnent mieux les coutures de facettes que les courbes concaves, où le spectateur voit chaque joint de profil.
"Le contenu d'une courbe se conçoit dans l'espace, pas sur une chronologie plate."
Structure et accès de maintenance
Les murs incurvés modifient les chemins de charge. Les systèmes suspendus ont besoin d'un gréage réglable pour ajuster chaque colonne à l'arc ; les montages sur socle exigent des fondations calculées pour la courbe et un contreventement latéral aux extrémités. La maintenance par l'arrière est souvent la seule option pratique sur les murs concaves dont l'avant est une surface finie : prévoyez un couloir de maintenance d'au moins 600 mm derrière les modules. Sur les murs convexes tournés vers un espace public, spécifiez des modules entretenus par l'avant.
Précision des verrous d'angle et visibilité des coutures
Une couture apparaît dès un degré d'erreur. Les modules doivent se verrouiller mécaniquement à l'angle spécifié, sans dépendre de l'œil de l'installateur, et le cadre doit porter des pions d'alignement qui référencent la surface LED plutôt que le boîtier. Demandez au fabricant la tolérance de l'angle de verrouillage et la compensation des coutures dans le processeur, qui ajuste la luminosité aux joints des facettes.
Contenu pour murs LED incurvés
Un contenu plat plaqué sur une courbe s'étire sur les bords et brouille la perspective. Concevez dans une scène 3D qui correspond à la géométrie construite, effectuez le rendu depuis la position de vision principale et mappez chaque colonne de modules à son angle réel dans le processeur. Des mouvements de caméra lents et des indices de profondeur exploitent la courbe ; les bords nets et le texte à travers les facettes la combattent.
Liste de contrôle pour la phase de conception
FAQ — Questions fréquentes
Quel est le rayon minimal d'un mur LED incurvé ?+
Avec des modules rigides de 500 mm à ±30°, le minimum pratique est d'environ 1 m. En dessous, utilisez des modules de 250 mm ou des modules LED flexibles, qui se courbent sur des rayons de quelques centaines de millimètres.
Les modules LED de location peuvent-ils être courbés ?+
Oui. La plupart des plateformes de location se verrouillent de ±5° à ±15° entre voisins, permettant des scènes concaves et convexes à partir du même stock de murs plats.
Concave ou convexe : lequel est le plus facile ?+
Les courbes convexes masquent mieux les coutures de facettes, car le spectateur voit le joint sous un angle. Les courbes concaves exigent une tolérance d'angle plus serrée et une compensation des coutures.
Comment conçoit-on le contenu d'un écran LED incurvé ?+
Construisez la géométrie du mur dans une application 3D, animez dans cette scène, effectuez le rendu depuis la position de vision principale et mappez les colonnes aux angles dans le processeur LED.
